談凈化室結構工程的設計與施工_磊建凈化

發布者:磊建凈化

發布時間:2023-10-24

點擊量:0

談凈化室結構工程的設計與施工


  一、凈化室的適用領域

  凈化室工程是一種較特殊的工程項目,很多行業都會涉及到,如醫院的手術室、制藥行業的車間、有精密加工要求的電子設備車間,等等。凈化室對空氣的含塵量有嚴格要求,按含塵量的大小分為不同等級。

  凈化室工程中對凈化起主導作用是凈化空調系統,但凈化室的結構也是十分重要的。根據建設部頒布的GB50333-2002《醫院潔凈手術部建筑技術規范》和GB 50073-2001《潔凈廠房設計規范》的要求,建筑裝飾應不產塵、不積塵、耐腐蝕、防潮防霉、容易清潔并符合防火要求,墻面應使用不易開裂、阻燃、易清洗和耐碰撞的材料。

  目前,凈化室建設一般使用的圍護結構是彩鋼復合板圍護,彩鋼復合板的優點是工藝簡單,施工方便,但如果使用板型不合理,龍骨系統裝配不當,或細部節點處理有問題,都會對凈化工程的效果產生負面影響。

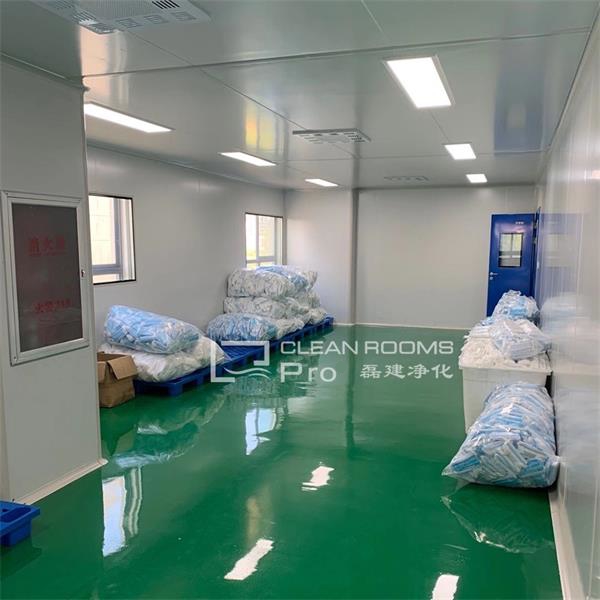

談凈化室結構工程的設計與施工_磊建凈化


  二、凈化用彩鋼復合板的材料要求

  一般使用的室內彩鋼復合板,是彩鋼板直接夾保溫夾層,保溫層以苯板、巖棉,聚氨酯材料為主。但對防火有較高要求的工程,應使用內襯石膏板基層的彩鋼復合板,即在彩鋼板和保溫層之間,加一層石膏板。其主要特點是防火性能。據有關資料顯示,內襯石膏板的彩鋼保溫板,其耐火極限要比普通彩鋼保溫板高0.5h。同時石膏板本身亦有一定的強度,對提高圍護結構的強度和穩定性有幫助。

  如果棚板跨度較大,墻板較高,或板上開洞較多,尺寸過大,應使用帶加勁肋的復合板,即俗稱的手工板。因為手工板的板件都是根據現場板高、板長和開洞尺寸有針對性地設計安裝加勁肋,結構的強度、剛度能得到有效保證。對有上人要求的棚面,一定要使用手工板。

  手工板樣板

  彩鋼板的基板為冷軋基板,熱鍍鋅基板和電鍍鋅基板。普通彩鋼板為彩涂類鋼板,涂層種類可分為聚脂、硅改性聚脂,偏聚二氟乙烯和塑料溶膠。凈化彩鋼板的表面是由經特殊處理的PVC 皮膜經高溫覆在涂有膠水的彩涂板上,可以保證不起塵,這一點與普通彩鋼板是不同的。在使用中一定要區分。

  凈化室所使用的彩鋼板的厚度一般在0.5mm以下,依次為0.5mm、0.45mm、0.4mm,墻板和大跨度的棚板為保證強度和剛度應選用0.5mm的彩鋼板,跨度較小的棚板可采用0.45mm、0.4mm但需注意的是:目前只有寶鋼的彩鋼板能保證足厚,而其他鋼廠所謂的0.5mm、0.45mm、0.4mm鋼板,實際厚度是0.475mm、0.425mm、0.375mm。所以在選材上一定要注意。


  三、施工具備的條件

  潔凈區域的彩鋼板安裝,在土建及空調風管工程完成后才能施工,室內的空間做到清潔,無積塵。

  吊頂內的管線,主風管施工結束,并經過試壓及隱蔽驗收后才進行彩鋼板施工。

  熟悉圖紙,仔細審閱彩鋼板平面布置,節點要求,彩鋼板與建筑的關聯,彩鋼板本身的色澤、填充物、基本尺寸要求,在彩鋼板隔斷中的門、窗尺寸及布置,輔助材料的型式及其他不詳內容。

  二次排板制圖,這是彩鋼板預制和安裝的重要一步,是把設計圖紙轉化為可供在工廠第二次加工,把標準規格板制成不同類型的壁板,進行組合以體現設計意圖的中間轉化圖,在彩鋼板廠按排板圖截板,開洞,乃至安裝加勁肋,成板在施工現場拼裝,即可以保證壁板的牢固程度又可以加快彩鋼板的安裝速度。

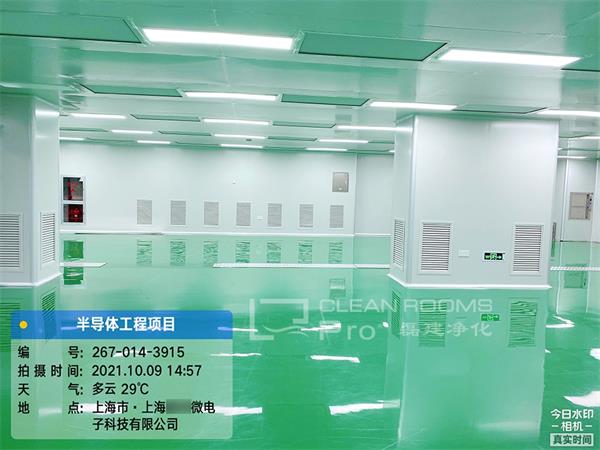

談凈化室結構工程_磊建凈化


  四、安裝時注意的問題

  彩鋼板安裝前的放線工作,應在地(樓)面完成后進行,并在具備安裝的其他相關條件如較大設備已運到位、暗敷地面管線已調整完及技術夾層主要安裝工作基本完成,才可以進行。放線是在地面上劃出彩鋼板水平投影(板厚度)及門、窗位置。上下馬槽中心線應在同一垂直面上誤差應在1.0‰以內。

  裝上下馬槽,下馬槽一般采用帶有雙面R角的鋁合金型材。用射釘固定于地面所畫的線上,射釘?shù)奈恢靡灾本€1.2-1.5m間距,轉角及終端距邊0.2m為宜,采用止水橡膠條的在射釘之前把兩條膠條(Ф2-3)放入槽下,在射釘固定后形成防水隔離封閉。

  組立壁板:按排版圖裝入預制好的組件,組件間以固定插件鎖定相鄰壁板。值得特別注意的是,在組立壁板的同時配合好電氣暗敷管線及箱盒。壁板應垂直,立縫均勻。

  清理槽內雜物及粘結的膠液凝固硬塊。否則用再大的力也很難將立縫調整的均勻、密實。

  裝吊頂板:頂板的重量支撐是通過固定在周邊的立板及中間懸吊的暗梁或T型鋁。長邊縫間通過固定插件固定和加固,短邊通過T型鋁和連板抽芯鉚釘固定。

  吊平頂力求平整,板縫密實均勻、光潔、無痕、無傷。操作注意同立壁板。

  安裝門窗:先在門窗洞口裝入不銹鋼的門窗框固定牢靠,裝門注意開啟方向,裝窗玻璃。閉門器應調節好開啟速度和力量,一般在關門時前半程速度快,后半程力矩小、速度慢,以減小關門撞擊和噪音。

  密封硅膠:在凈化區內,凡是有可能影響潔凈度的下述縫隙,均應涂密封硅膠:

  彩鋼板之間的拼接縫、R角與壁板、頂板的所有縫隙;空調風管、風口、高效過濾器與壁頂板間的縫隙;電氣穿過壁板頂板的保護管槽與洞口邊緣間的縫隙;所有開關插座燈具與彩鋼板頂板面間的縫隙;所有工藝、給排水、保護管與洞口的間隙;玻璃與框間的縫隙;密封硅膠應在彩板安裝基本就緒,衛生條件較好,經過徹底清掃除塵后,統一進行。否則硅膠縫易污染、發黑。硅膠打好后24小時內,不應有大量灰塵作業及用水沖洗地面等可能影響密封硅膠的固化及牢度。

  彩鋼板兩側的塑料保護膜,只有在安裝全部結束后,進行徹底清潔時才允許揭掉。

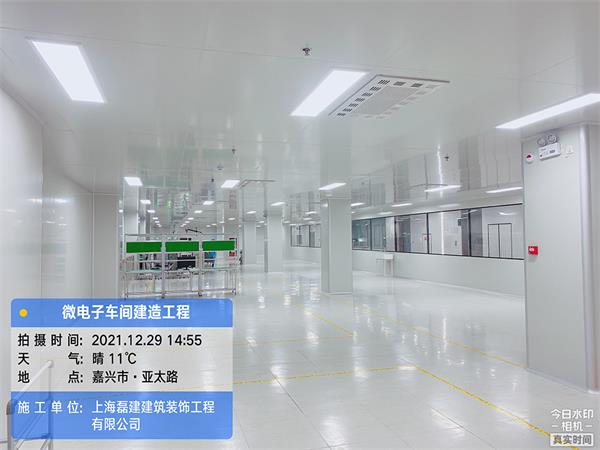

談凈化室結構工程的設計與施工_磊建凈化


  五、重要節點的處理

  節點處理的好壞,直接影響到凈化室的凈化效果。如果處理不當,就會導致出現積塵、積垢,甚至出現密閉不嚴,透風的情況。因此對節點的處理,是要加強重視的。下面結合某手術室實例進行講解:


  (一)吊頂板的安裝

  1.吊頂板應采用暗吊板縫,吊頂板與暗吊大梁用M5自鉆螺釘連接,以保證連接強度。

  2.吊頂板的整體平整度采用高度調節器調節,平整度誤差≤1‰。

  3.吊頂?shù)牡踅钪睆綖?10mm,吊筋間距為1~1.2m,垂直度≤5%.

  鍍鋅暗吊大梁如上圖,這種插件可以有效提高棚板的承載力,同時比明露T形梁的凈化效果要好。是高等級凈化室應采用的做法。


  (二)潔凈門窗的安裝

  高等級凈化室要求棚墻面盡量減少直角,起伏,所以門窗框要做成隱形,與墻面平齊。

  潔凈門窗按圖紙要求的尺寸大小、開啟方向等要求固定門框,門框與彩鋼復合板平面的高低差小于1mm,門框?qū)蔷€偏差小于1.5mm,門框撓度偏差小于1mm,門框水平偏差小于1mm,潔凈窗玻璃與彩鋼復合板平面高低差小于1mm。

  門扇安裝后要開啟靈活,無卡、擦門框現象,門縫隙2~3mm均勻一致,門扇與密封條之間無縫隙,門鎖開啟活絡,無松動、甭斜現象。


  (三)墻板的安裝

  壁板板縫隙應控制在2.5mm以下,以保證以后打膠質量,墻角垂直相交,壁板垂直偏差不大于1.5‰。

  安裝過程中不得撕下壁板表面保護膜,嚴禁撞擊和踩踏板面。

  各種購配件和材料應放在有圍護結構的清潔、干燥的環境中。

  購配件和材料的開箱啟封應在清潔的環境中進行,嚴格檢查其規格、性能和完好程度,不合格或已損壞的配件嚴禁使用。


  六、結束語

  彩鋼板圍護是目前應用最廣的凈化室圍護結構類型,加強對其的研究,積累有益的施工經驗,對凈化室建設是很有幫助的。
