潔凈車間、潔凈室的潔凈度主要是靠送入足夠量的潔凈空氣，以排替、稀釋室內產生的顆粒污染物來實現的。為此，測定潔凈車間、潔凈室或潔凈設施的送風量、平均風速、送風均勻性、氣流流向及流型等項目十分必要的。下面來分享一下上海一家制藥廠GMP10萬級潔凈車間氣流組織風量測試的檢驗現場。

　一、單向流潔凈室風量的測定

　　單向流主要是依靠潔凈氣流推擠、排替室內、區內的污染空氣以維持室內、區內的潔凈度。因此，其送風斷面風速及均勻性是影響潔凈度的重要參數。較高的、較均勻的斷面風速能更快、更有效地排除室內工藝過程產生的污染物，因此它們是主要關注的檢測項目。

　　垂直單向流潔凈室和水平單向流潔凈室的風量是采用斷面平均風速和斷面面積的乘積來計算的，斷面的選取和斷面上的測點布置見下表。

　　二、非單向流潔凈室風量的測定

　　非單向流主要是靠送入的潔凈空氣來沖淡與稀釋室內、區內的污染物以維持其潔凈度。因此，換氣次數越大，氣流流型合理，稀釋效果越顯著，潔凈度也相應提高。所以非單相流潔凈室、潔凈區的送風量及相應的換氣次數，是主要關注的氣流測試項目。

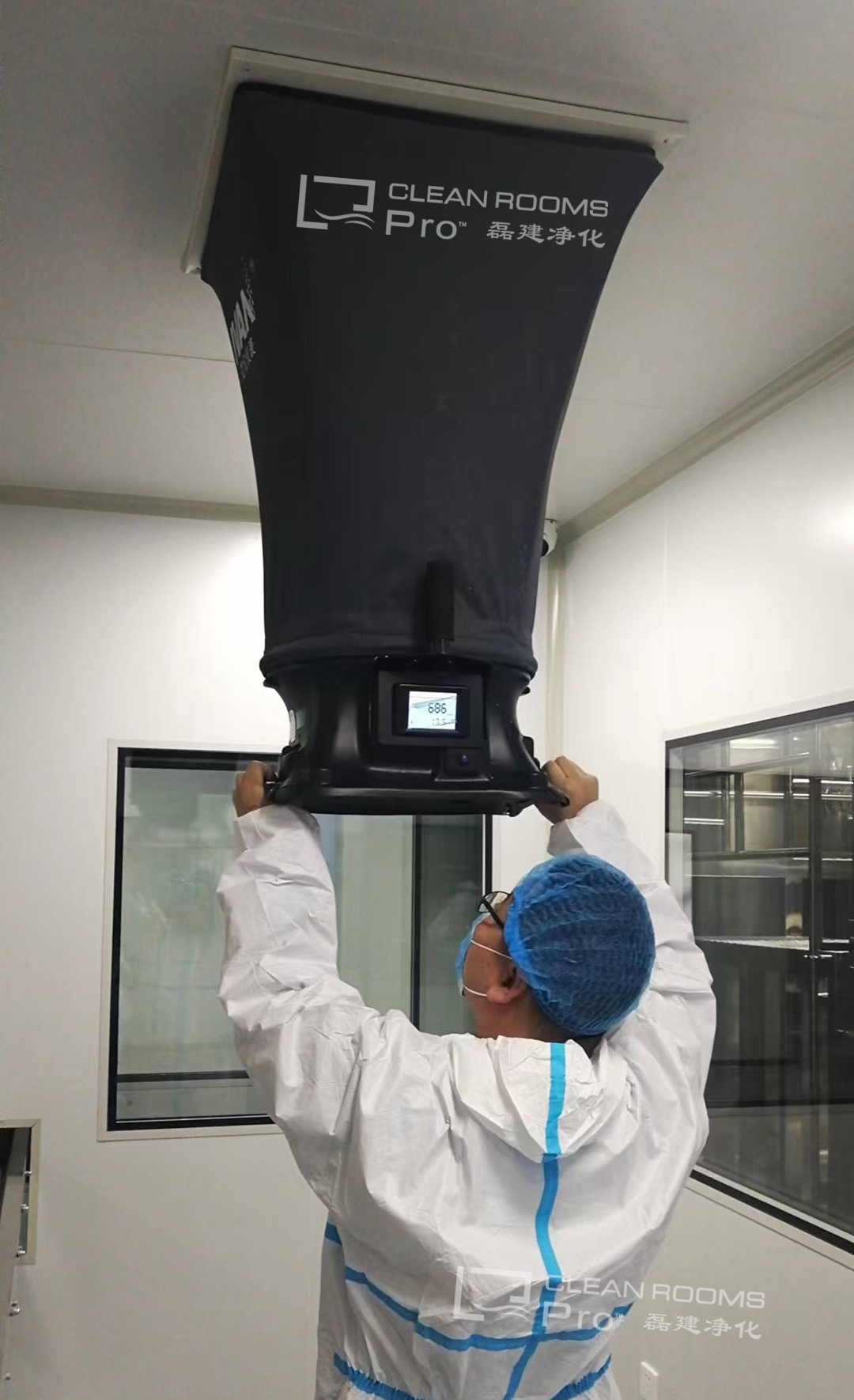

　　非單向流潔凈室風量的測定可采用風管法和風口法。

　　1、風管法測風量風管法測風量中風管測定斷面應選擇氣流比較均勻穩定地方，且與局部阻力的距離，測定斷面在局部阻力前時不小于3倍風管管徑長度，測定斷面在局部阻力后時不小于5倍風管長邊長度。對于矩形風管將測定斷面分成若干個相等的小截面，盡可能接近方形，邊長應不大于200mm。測定點在小截面的中心。整個測定斷面的測點數不少于3個。對于圓形風管將測定斷面分成若干個面積相等的同心圓環，每個圓環上設4個測點，4個測點應在相互垂直的兩條直徑上。

　　2、風口法測風量在施工驗收規范JGJ71中規定了兩種方法：其一，對于有過濾器的風口，可根據風口形式選用與風口斷面相同的輔助風管。其長度為兩倍風口的邊長，連接于被測風口外部，在輔助風管的出口面上，最少布置6個測點，用熱球風速儀測個點風速，再用斷面平均風速乘以風口凈面積來計算風量。其二，對于有同類擴散板的風口，可根據擴散板的風量阻力曲線和實測擴散板阻力來查出風口的風量。
